Што такое канічны двухшрубавы ствол і як ён працуе?

Зайдзіце ў любы завод па вырабе труб з ПВХ або профіляў, і машына на лініі амаль напэўна ўяўляе сабой двухшрубавы канічны шнек. Гэта не выпадковасць гісторыі. Форма шруб вырашае пэўны набор праблем, якія стварае ПВХ, і калі вы разумееце, чаму, уся машына мае сэнс.

Гэта кіраўніцтва ахоплівае механіку, абазначэнне памеру, якое бянтэжыць большасць пакупнікоў, рэальныя прымянення і памеры, якія мы ствараем.

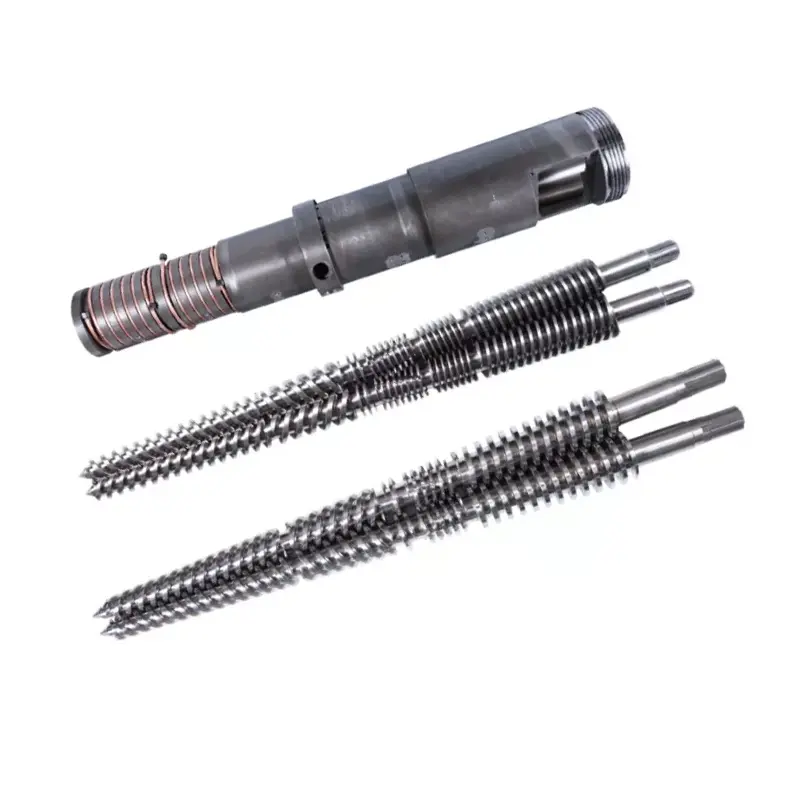

Што такое канічны двухшнековый ствол?

Канічны двухшнековый ствол - гэта пластыфікацыйны блок канічнага двухшнекового экструдара. У яго дзве часткі, якія працуюць як адна частка: ствол з двума канічнымі адтулінамі, якія перакрываюцца, і два канічных шрубы, якія знаходзяцца ўнутры іх.

Канічныазначае, што шрубы шырокія на канцы падачы і звужаюцца да канца разгрузкі. Адтуліны звужаюцца ў адпаведнасці. Усё аб машыне вынікае з гэтага адзінага геаметрычнага факту.

Параўнайце гэта з апаралельны двухшнековый ствол, дзе абодва шрубы ўтрымліваюць аднолькавы дыяметр ад канца да канца ўнутры пастаяннага адтуліны ў выглядзе васьмёркі. Тая ж ідэя двух шруб, якія працуюць разам, зусім розныя наступствы.

Як прачытаць канічны памер шрубы, напрыклад, 55/110

Кожная канічная цытата, малюнак і запыт на прапанову маюць парны нумар: 45/90, 55/110, 65/132, 80/156. Пакупнікі бачаць іх пастаянна і часта не ўпэўнены, які нумар які. Варта трыццаць секунд, каб разлічыцца.

Прачытайце гэта такім чынам, і памер скажа вам многае з першага погляду. Прамежак паміж двума лічбамі - гэта звужэнне, а звужэнне - гэта месца, дзе адбываецца сціск. Вялікі канец усталёўвае, колькі матэрыялу машына можа праглынуць; малы канец задае ціск, які ён можа развіць на штампе.

Вось чаму канічны набор нельга замяніць выпадкова. Два шнека з аднолькавым дыяметрам нагнятання, але рознымі дыяметрамі падачы - гэта розныя машыны з рознымі характарыстыкамі сціску, нават калі першая лічба супадае.

Як працуе канічны двухшрубавы ствол, крок за крокам

1. Кармленне.Матэрыял падае ў шырокі канец. ПВХ звычайна паступае ў выглядзе парашка сухой сумесі, які з'яўляецца грувасткім і нізкай шчыльнасцю, а вялікая колькасць дае яму неабходны аб'ём. На многіх лініях парашок падаецца прымусова, а не пакідаецца пад дзеяннем сілы цяжару.
2. Перадача.Два шрубы ўваходзяць у зачапленне, і вылет аднаго зацірае канал іншага. Матэрыял затрымліваецца ў закрытых камерах і прасоўваецца наперад механічна, а не цягнецца за сабой трэннем.
3. Кампрэсія.Калі адтуліна звужаецца, адзін і той жа матэрыял займае ўсё менш і менш аб'ёму. Паветра выціскаецца, часціцы прыціскаюцца, і шчыльнасць раўнамерна расце па даўжыні.
4. Пластыфікуюць.Цяпло ствала і механічная праца разам зліваюць спрасаваны парашок у аднастайны расплаў. Зоны награваюцца і астуджаюцца незалежна, так што кожная секцыя падтрымлівае тэмпературу, неабходную для этапу.
5. Дэгазацыя.Вільгаць і лятучыя рэчывы выдаляюцца праз вентыляцыйную адтуліну, перш чым яны пачнуць сапсаваць паверхню прадукту.
6. Улік і разрад.Вузкі канец стварае ціск і забяспечвае ўстойлівы, раўнамерны расплаў у плашку.

Кантроль тэмпературы тут мае большае значэнне, чым у большасці выпадкаў экструзіі. У нашых бочках выкарыстоўваецца шматступеньчатая сістэма нагрэву і астуджэння з зонамі, падзеленымі па функцыях, падачы, сціску і гамагенізацыі, таму кожная секцыя можа быць настроена на тое, што на самай справе патрабуе гэты этап пластыфікацыі, замест таго, каб прытрымлівацца адной глабальнай устаўкі.

Чаму звужэнне мае значэнне: тры эфекты

Звужэнне - гэта не выбар стылю. Ён стварае адразу тры механічныя эфекты, і разам яны вызначаюць, у чым гэтая машына добрая.

1. Вялікае спажыванне парашка нізкай шчыльнасці

Цвёрды ПВХ апрацоўваецца ў выглядзе сухой сумесі: парашок смалы плюс стабілізатар, змазка, напаўняльнік і пігмент. Гэтая сумесь пухнатая і напоўнена паветрам, таму ёй патрэбны аб'ём, перш чым што-небудзь яшчэ.

Шырокі канец падачы надае яму такі аб'ём. Шруба пастаяннага дыяметра павінна была б быць вялікай па ўсёй даўжыні, каб праглынуць адно і тое ж спажыванне, што стварае ўласныя праблемы на выпускным канцы.

2. Сцісканне, якое нарастае паступова

На шрубе пастаяннага дыяметра сціск адбываецца з-за паглыблення канала, і гэта змяненне, як правіла, адбываецца на пэўным пераходным участку.

На канічным шрубе само адтуліну бесперапынна звужаецца. Сціск распаўсюджваецца па ўсёй даўжыні, а не канцэнтруецца ў адной зоне, таму матэрыял працуе стабільна, а не моцна сціскаецца ў адным месцы. Вось што на практыцы азначае «каэфіцыент паступовага сціску», і цеплаадчувальны матэрыял атрымлівае ад гэтага непасрэдную карысць.

3. Павышэнне ціску ў бок больш кароткага разраду

Канец, які звужаецца, канцэнтруе расплаў у меншым папярочным перасеку, які стварае неабходны ціск. У той жа час секцыя разраду кароткая, таму расплаў не знаходзіцца ў гарачым стане пры высокім ціску даўжэй, чым неабходна.

Для палімера, які з часам дэградуе пры тэмпературы, кароткі ўчастак высокага ціску з'яўляецца асаблівасцю, а не абмежаваннем.

Мяккая стрыжка: чаму ПВХ апынуўся на гэтай машыне

Жорсткі ПВХ мае вузкае акно апрацоўкі. Працуйце занадта моцна, і ён дэградуе, вылучаючы хларыд вадароду, які затым атакуе сталь, насупраць якой ён сядзіць. Працуйце з ім занадта мала, і ён ніколі не зліваецца належным чынам. Машына павінна наразаць гэты зазор пры кожным запуску.

Канічныя здвоеныя шрубы маюць разьбу па канструкцыі. Іх спалучэнне ступені паступовага сціску, мяккага зруху і моцнай транспартнай здольнасці падыходзіць для матэрыялаў, адчувальных як да зруху, так і да тэмпературы, і ПВХ з'яўляецца хрэстаматыйным прыкладам абодвух.

Моцная перадача - гэта трэцяя частка, і яна мае такое ж значэнне, як і далікатная частка. Паколькі шрубы зачапляюцца і механічна штурхаюць матэрыял, машына не залежыць ад трэння для перамяшчэння парашка, які дрэнна схопліваецца. Выхад застаецца стабільным, нават калі корм уяўляе сабой сухую сумесь, а не гранулы.

Хімічны бок гэтага і тое, што гэта значыць для апрацоўкі паверхні, разглядаецца ў нашым артыкулеШрубавая накіроўвалая ствала ПВХ.

Канічныя шрубы з узаемным зачапленнем і без зачаплення

Канічны - гэта не адно. Тое, наколькі глыбока ўкручаны два шрубы, змяняе паводзіны машыны, і мы ствараем абедзве канфігурацыі.

Канічныя здвоеныя шрубы, якія ўваходзяць у зачапленнезачапляюцца адзін з адным, так што выступ аднаго шрубы дасягае канала іншага. Закрытыя камеры, якія ствараюцца такім чынам, забяспечваюць станоўчую транспарціроўку і дбайнае, кантраляванае змешванне, а шрубы праціраюць адзін аднаго, круцячыся. Гэта канфігурацыя, якая ляжыць у аснове большасці вырабаў з ПВХ труб, профіляў і лістоў.

Канічныя двайныя шрубы без зачапленнясядзець побач, не счапіўшыся. Транспарціроўка менш пазітыўная, а зрух меншы, што падыходзіць для матэрыялу, які наогул не вытрымлівае вялікай працы.

Практычны момант для пакупнікоў той жа, што і для абазначэння памеру: замена павінна адпавядаць канфігурацыі машыны, якой вы валодаеце. Кампанія Nanhaiya была адным з першых кітайскіх вытворцаў, якія спецыялізаваліся як на двухканічных шрубах, якія ўваходзяць у зачапленне, так і без іх, таму камплект можна стварыць у любым выпадку.

Канічны або паралельны? Кароткая версія

Абодва двайныя шрубы. Яны створаны для розных задач.

Эмпірычнае правіла: калі матэрыял адчувальны да цяпла і пастаўляецца ў выглядзе парашка, канус працуе на вас. Калі праца заключаецца ў складанні або грануляванні вялікіх аб'ёмаў, звычайна выйграе паралельная машына. Поўнае параўнанне знаходзіцца ў нашымканічная супраць паралельнай накіроўвалай.

Што на самой справе вырабляюць канічныя здвоеныя шрубы

Выпускаецца чатыры сямейства: профілі, лісты, трубы і профілі індывідуальнай формы. На практыцы гэта азначае доўгі спіс штодзённых прадуктаў.

ПВХ вырабы

Пліты з успененага ПВХ і дэкаратыўныя дошкі, такія як потолочные і сценавыя панэлі. Водаправодныя і каналізацыйныя трубы з ПВХ-U, трубаправодныя трубы і гафрыраваныя трубы малога дыяметра. Дзвярныя і аконныя профілі, як рамы, так і створкі. Потолочные панэлі і кабельныя лоткі. Гнуткія шлангі, такія як садовы шланг і трубаправод, а таксама ўшчыльняльнікі для дзвярэй і вокнаў.

Мадыфікаваныя і кампазітныя вырабы

ПВХ дрэва-пластыкавыя падлогі, парэнчы і дэкаратыўныя ліштвы. ПВХ ліст, напоўнены карбанатам кальцыя, у тым ліку інжынерныя мацюкі. Напоўненыя талькам PP профілі для менш патрабавальных прымянення.

Асобнай ноты заслугоўвае дрэвапластычная праца. Nanhaiya з'явілася на 18-м Кітайскім саміце па дрэвапластыцы як адзін з найбуйнейшых у Кітаі пастаўшчыкоў канічных двухшнековых ствалоў для WPC, і бок зносу гэтай пошліны разглядаецца ў нашайШрубавая накіроўвалая ствала WPC.

Іншыя спецыяльныя прадукты

Дэкаратыўныя планкі з АБС для бытавой тэхнікі і салонаў аўтамабіляў. Кампазітная труба для водазабеспячэння ПЭ/ПВХ, якая спалучае трываласць ПЭ з цвёрдасцю ПВХ.

У прыватнасці, у полівінілхларыду з ПВХ будаўнічыя матэрыялы складаюць каля 60% канчатковага выкарыстання, а ўпакоўка - на другім месцы. На гэтых лініях звычайна працуюць канічныя шнекі, якія круцяцца ў процілеглым кірунку, з прымусовай падачай сыравіны, таму пластыфікацыя, змешванне і зрух застаюцца стабільнымі на працягу ўсяго працэсу.

Памеры, якія мы будуем

Гэта спецыфікацыі канічнага двайнога шнека і ствала, якія мы вырабляем, напісаныя як дыяметр разраду над дыяметрам падачы.

Гэты асартымент ахоплівае прыкладна 90% канічных двухшрубавых шруб, якія працуюць на рынку, і асобных ліній прадуктаў, у тым лікуДошка ПВХіПрофіль ПВХнаборы, сядзець паднашы канічныя двухшрубавыя ствалы. Калі ваша машына знаходзіцца па-за межамі спісу, геаметрыю можна спраектаваць так, каб адпавядаць вашай лініі, а не навязваць бліжэйшы стандартны памер.

Звярніце ўвагу на пары, у якіх агульны першы нумар. 65/120 і 65/132 разраджаюцца на 65 мм, але займаюць вельмі розныя аб'ёмы, а 80/143, 80/156 і 80/172 тройчы паказваюць аднолькавую кропку. Дыяметр падачы - гэта не дэталь.

Калі трэба замяніць канічны набор

Канічныя шрубы зношваюцца там, дзе ціск самы высокі, то бок да вузкага напорнага канца. Машына сігналізуе аб гэтым, перш чым дэталі выглядаюць відавочна дрэнна.

• Выхад падаез аднолькавай хуткасцю шнека, таму што зношаны зазор дазваляе расплаву слізгаць назад, а не рухацца наперад.
• Якасць пластыфікацыі падае.На полівінілхларыду, якая выяўляецца ў выглядзе дрэннага сплавлення, нераўнамернага колеру або дэфектаў паверхні профілю.
• Нагрузка на рухавік расцепры пастаяннай магутнасці, паказваючы на ​​супраціўленне, зрушэнне або пагаршэнне ўстойлівасці матэрыялу да будаўніцтва.
• Чорныя плямы вяртаюццапасля ачысткі, што на ПВХ часта азначае, што пагаршаны матэрыял залягае ў зношаным зазоры і варыцца там.

Пацвердзіце прыборамі, а не ўражаннямі. Вымерайце шрубы і адтуліну ў адпаведнасці з чарцяжом зборкі і праверце зазор паміж двума шрубамі, а таксама паміж шрубамі і ствалом.

Навошта працаваць з Nanhaiya

Nanhaiya вырабляе шнекі і бочкі больш за дваццаць гадоў і абслугоўвае больш за 500 кліентаў па ўсім свеце. Нашдыяпазон канічных двухшнековых ствалоўахоплівае пліты з ПВХ, лісты з ПВХ, профілі з ПВХ і ПЭ, у канфігурацыях з зачапленнем і без зачаплення, што адпавядае прыкладна 90% канічных машын, якія знаходзяцца ў эксплуатацыі.

Правільны выбар займае тры этапы, і мы працуем над імі разам з вамі: вызначыце матэрыял, які апрацоўваецца, зразумейце, што павінна вырабляць лінія, затым супастаўце ствол з абсталяваннем, якім вы на самой справе валодаеце. Для нестандартных машын нашы інжынеры распрацоўваюць адпаведную геаметрыю.

Апрацоўка паверхні вызначаецца асобна ад геаметрыі, таму што яна залежыць ад таго, наколькі абразіўная і каразійная ваша рэцэптура. Мы пастаўляем азатаванне, храмаванне, нержавеючую сталь, біметалічную паверхню і напыленне карбідам вальфраму, а там, дзе гэтага патрабуе падача, мы распыляем цвёрды сплаў па ўсім крузе вакол зоны зносу адтуліны, каб давесці ўнутраную цвёрдасць да 62 HRC. Нашбіметалічная супраць азотаванай накіроўвалайтлумачыць, калі гэта акупляецца, а кіраўніцтва па матэрыялах ахоплівае базавыя сталі.

Адпраўце мадэль вашай машыны, памер шрубы як нумары і матэрыял, які вы выкарыстоўваеце. Вы атрымаеце прапанову на працягу 12 гадзін.

Часта задаюць пытанні

Што такое канічны двухшнековый ствол?

Гэта блок пластыфікацыі канічнага двухшнекового экструдара: ствол з двума перакрываючыміся канічнымі адтулінамі, якія ўтрымліваюць два канічных шрубы. Шрубы шырокія на канцы падачы і звужаюцца да штампа, і гэта звужэнне забяспечвае паступовае сцісканне, мяккі зрух і моцную транспарціроўку.

Як працуе канічны двухшнековый ствол?

Матэрыял паступае ў шырокі канец падачы, дзе вялікае спажыванне падыходзіць для грувасткага парашка. Зачапляльныя шрубы перамяшчаюць яго наперад механічна, і па меры звужэння адтуліны матэрыял раўнамерна сціскаецца, паветра выціскаецца і шчыльнасць расце. Нагрэтыя зоны зліваюць яго ў аднастайны расплаў, лятучыя рэчывы выводзяцца, а вузкі выпускны канец стварае неабходны ціск.

Што азначаюць дзве лічбы ў памеры канічнага шрубы?

Меншая лічба - гэта дыяметр на разгрузным канцы, а большая лічба - дыяметр на канцы падачы. Шруба 55/110 мае памеры 55 мм на кончыку і 110 мм на ўваходзе. Заўсёды давайце абедзве лічбы, калі запытваеце прапанову, таму што такія памеры, як 65/120 і 65/132, маюць адзін першы нумар, але не ўзаемазаменныя.

Чаму канічныя двайныя шрубы выкарыстоўваюцца для ПВХ?

Цвёрды ПВХ адчувальны як да зруху, так і да тэмпературы, і ён пастаўляецца ў выглядзе грувасткага сухога парашка. Канічная канструкцыя адначасова вырашае ўсе тры праблемы: вялікі канец падачы праглынае парашок, паступовае сцісканне забяспечвае стабільную працу матэрыялу замест таго, каб моцна сціскаць яго ў адной зоне, а мяккі зрух прадухіляе яго дэградацыю.

У чым розніца паміж канічнымі і паралельнымі здвоенымі шрубамі?

Канічны двайны шруба звужаецца ад шырокага канца падачы да вузкага канца разгрузкі, забяспечваючы паступовае сцісканне і мяккі зрух, які падыходзіць для цвёрдых труб ПВХ, профіляў і лістоў. Паралельны двайны шнек мае нязменны дыяметр ва ўсім, што падыходзіць для кампазіцыі, маткавай сумесі і высокапрадукцыйнага гранулявання, дзе рэгуляванне зруху мае большае значэнне.

У чым розніца паміж канічнымі шрубамі з зачапленнем і без зачаплення?

Шрубы, якія зачапляюцца, зачапляюцца адзін з адным, таму палёт аднаго даходзіць да канала іншага. Гэта стварае закрытыя камеры, дадатную транспарціроўку і дбайнае змешванне, і шрубы праціраюць адзін аднаго. Шрубы, якія не ўваходзяць у зачапленне, знаходзяцца побач без зачаплення, што забяспечвае меншы зрух і менш дадатную транспарціроўку для матэрыялу, які не вытрымлівае вялікай працы.

Якія прадукты вырабляюцца з дапамогай канічных двухшнековых экструдараў?

Чатыры сямейства: профілі, лісты, трубы і профілі індывідуальнай формы. На практыцы гэта ахоплівае пенапласт ПВХ і дэкаратыўныя дошкі, водаправодныя і каналізацыйныя трубы з ПВХ-U, трубаправоды, дзвярныя і аконныя профілі, потолочные панэлі, кабельныя лоткі, шлангі і ўшчыльняючыя паласы, дрэва-пластыкавыя кампазітныя падлогі і парэнчы, ліст ПВХ з напаўненнем, дэкаратыўныя паласы з АБС і кампазітныя трубы ПЭ/ПВХ.

Ці трэба замяняць канічныя здвоеныя шрубы як пару?

так. Зазор паміж двума шрубамі ўстанаўліваецца падчас вытворчасці і не можа быць адноўлены, усталяваўшы адзін новы шруба супраць зношанага партнёра. Канічныя двайныя шрубы вырабляюцца, пастаўляюцца і замяняюцца як адпаведная пара, і іх таксама трэба захоўваць і абыходзіцца такім чынам.
